Nasz montaż powstał po to, aby umożliwić strzelanie karabinów na nabój .22LR aż do 300 m.
Żeby to osiągnąć potrzebne są bardzo duże pochylenia szyny i montażu lub samego montażu. Rozwiązania, które są dostępne na rynku niestety nie posiadają odpowiedniego zakresu pochylenia albo są bardzo drogie.
W związku z tym, kilka lat temu, postanowiłem zaprojektować montaż wykonany technologią druku 3D. Już pierwsze prototypy okazały się być wystarczające do użycia z karabinami strzelającymi nabojem .22LR.
Zanim zaprojektowałem montaż polimerowy miałem już doświadczenie projektowaniu montażu stalowych do broni palnej centralnego zapłonu. Z jednym z takich montaży, własnego projektu, wykonanym ze stali, zamontowanym na karabinku Beryl uczestniczyłem przez pełny rok, w misji pokojowej w Kosowie.
Znając zasady projektowania oraz normy opisujące szynę picatinny dosyć łatwo udało mi się osiągnąć odpowiednie parametry dla montażu polimerowego.
Jego główne zalety to:
+ odpowiednie pochylenie
+ niska waga
+ nisko położona luneta
+ brak kolizji z zamkiem
+ niska cena
Oczywiście taki montaż jest mniej trwały niż konstrukcja wykonana z aluminium lub stali. Niemniej jednak na broń strzelającej tak słabym nabojem jest on zupełnie wystarczający.
Żadne z naszych montaży nigdy się nie uszkodziły.

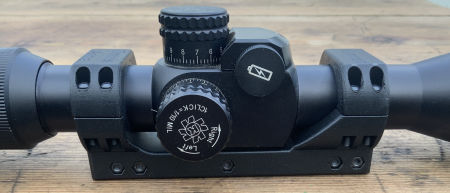

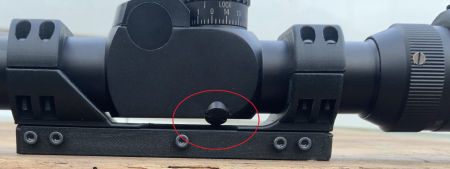

Po latach użytkowania zmienił się ostateczny kształt montażu, po to żeby umożliwić jeszcze niższe zamontowanie lunety oraz łatwiejszą produkcję w technologii druku 3D. Na zdjęciach widać wyraźnie że nawet luneta posiadająca odstającą nakrętkę w dolnej części korpusu może być zamontowana w tym montażu.
Całość konstrukcji jest sumą moich doświadczeń z różnymi montażami, lunetami oraz kilkoma latami prowadzenia szkoleń na karabinach precyzyjnych typu repetier (z zamkami czterotaktowymi).
Do prawidłowego działania luneta musi mieć całkowity zakres regulacji minimum 16 mrad (55 moa).
Montaż posiada pochylenie 13 mrad, czyli 44,7 moa.
Więcej możesz dowiedzieć się z filmu: https://youtu.be/3-RUI-a24Yg
Nasz kalkulator pochylenia szyny/montażu: https://www.omnisarma.pl/pochylenie
